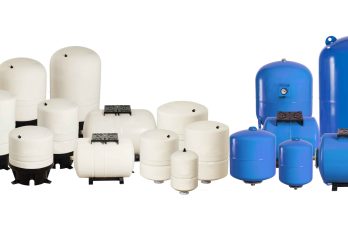

Funciones e instalación de calderines de presión en sistemas de riego agrícola

Los calderines de presión son depósitos de agua que se instalan en sistemas de bombeo a presión como sistemas de riego, nebulización o microaspersión, entre otros. El calderín tiene la función de suministrar agua a la instalación a una presión determinada y estable.

Tipos de calderines de presión

Calderines de membrana

Los calderines de membrana consisten en un depósito que contienen una membrana completamente impermeable compuesta por una única pieza. Esta membrana se encuentra a una presión determinada (debe ser 0.5 bares menor que la presión de riego) y se encarga de absorber las altas y bajas presiones que puedan llegar al sistema, desplazando el agua desde su interior hacia la instalación a una presión constante.

La membrana puede ser de EPDM o de butilo. En cualquier caso mantiene aislado el aire del agua, por lo que no hay posibilidad de corrosión de la superficie metálica interior del depósito o de que haya dilución del aire en el agua.

La membrana de butilo permite trabajos con agua fría y caliente. No hay contacto entre el agua y el acero debido a la capa interna de epoxi.

Calderines galvanizados

Los calderines galvanizados son depósitos fabricados en acero, según la directiva 2014/68/UE del Parlamento Europeo y del Consejo, para equipos a presión a partir de dos fondos embutidos y virola de chapa curvada, unidos entre sí mediante cordones de soldadura, de acuerdo a procedimientos y personal homologado. La temperatura máxima de servicio es de 60⁰C.

Los calderines galvanizados tienen un funcionamiento similar a los calderines de membrana. Sin embargo carecen de esta, ya que el interior del depósito es hueco. La cámara de aire se genera mediante inyectores o compresores (el calderín contiene tomas soldadas para facilitar la tarea).

Es importante considerar que la concentración de aire va disminuyendo conforme el funcionamiento del calderín, ya que el aire se va disolviendo en el agua y saliendo hacia el exterior cuando este grupo de presión está en marcha.

Los inyectores de aire tienen la función de garantizar un suministro abundante y continuo de aire al depósito mediante el uso de bombas centrífugas externas. El inyector debe ser instalado en vertical, así como dos válvulas de bola: una entre el depósito y el extremo superior del inyector, y otra entre el extremo inferior del inyector y el adaptador de succión de la bomba. Aconsejable ajustar la segunda válvula en caso de altos niveles de presión, para evitar ruidos y vibraciones producidos por la boya del inyector cuando desciende rápidamente.

IMPORTANTE: Si la bomba está conectada a un suministro de agua, la presión del depósito debe ser al menos 1.7 veces la presión nominal.

Para comprobar el nivel del agua dentro del calderín galvanizado es conveniente instalar un tubo transparente (fabricado con materiales plásticos, completamente transparente y con protector de chapa galvanizada) entre dos grifos de nivel (fabricados en latón).

Su aplicación es habitual en captaciones de agua, instalaciones contraincendios o en instalaciones para agua potable.

FUNCIONAMIENTO DE LOS CALDERINES DE PRESIÓN

El agua llega desde la bomba al calderín y queda almacenada en su interior, aislada completamente del aire de la membrana (en el caso de los calderines galvanizados no tienen un sistema de separación aire-agua en su interior). La presión va aumentando dentro del calderín hasta que se alcanza un valor máximo determinado y configurado en el presostato. En ese momento, el presostato detiene el suministro eléctrico para conseguir que la bomba no desplace más agua hacia el calderín.

La presión en el interior del calderín hace que el aire de la membrana tenga la energía suficiente para impulsar el agua hacia el sistema que la requiera. En los calderines galvanizados, la diferencia es que el aire está en la cámara en vez de en la membrana.

La presión del aire va reduciéndose conforme se impulsa agua al exterior mientras  el calderín se va vaciando. Cuando la presión interna llega a un valor mínimo, el presostato activa el arranque de la bomba y se produce el llenado del calderín nuevamente hasta alcanzar el valor máximo de presión.

VENTAJAS DE LA INSTALACIÓN DE CALDERINES DE PRESIÓN

• Reservorio de agua a presión para el sistema.
• Prolongan la vida útil de los equipos de bombeo reduciendo el número de arranques-paradas de la bomba.
• Ahorro energético.
• Su instalación es conveniente cuando el sistema de drenaje está por encima del sistema de presión.
• Posibilidad de variación del volumen almacenado del calderín según las necesidades de la instalación.
