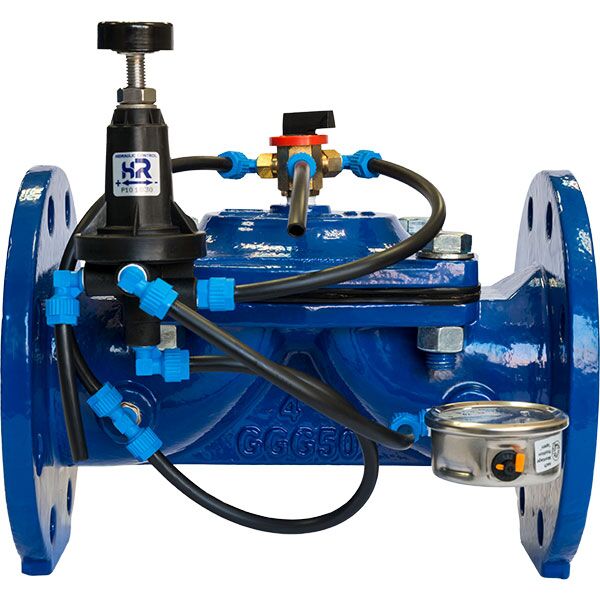

Válvula hidráulica reductora de presión con salida brida 5" DN125.
La válvula hidráulica reductora de presión mantiene una presión constante aguas abajo, independientemente de los cambios que pueda sufrir el caudal o presión aguas arriba.
La válvula es regulada por un piloto de 2 o 3 vías, permitiendo una apertura total de la válvula cuando la presión aguas abajo es menor a la presión deseada.
El piloto tiene un tornillo regulador que permite ajustar la presión aguas abajo.
CARACTERÍSTICAS:
- No necesita energía exterior, la energía la recibe del agua que circula por la tubería.
- Simplicidad en el diseño, construcción y funcionamiento.
- Control estable y preciso del caudal a la salida.
FUNCIÓN:
La válvula reductora de presión es activada por la presión de línea y regulada por medio de la válvula piloto. Esta, incluye un diafragma que controla la apertura o cierre de la válvula principal mediante la presión aguas abajo, enviando más o menos presión a la cámara de control de la válvula principal.
Si la presión aguas abajo cae por debajo de la fijada en el piloto, la válvula abrirá aumentando la presión de salida fijada anteriormente en el piloto. Cuando la presión aguas abajo sube por encima de la fijada en el piloto, la válvula tiende a estrangular el paso del agua disminuyendo la presión hasta la fijada en el piloto.
APLICACIONES:
La válvula hidráulica reductora de presión se emplea cuando se necesita que la presión aguas abajo no supere una presión prefijada.
