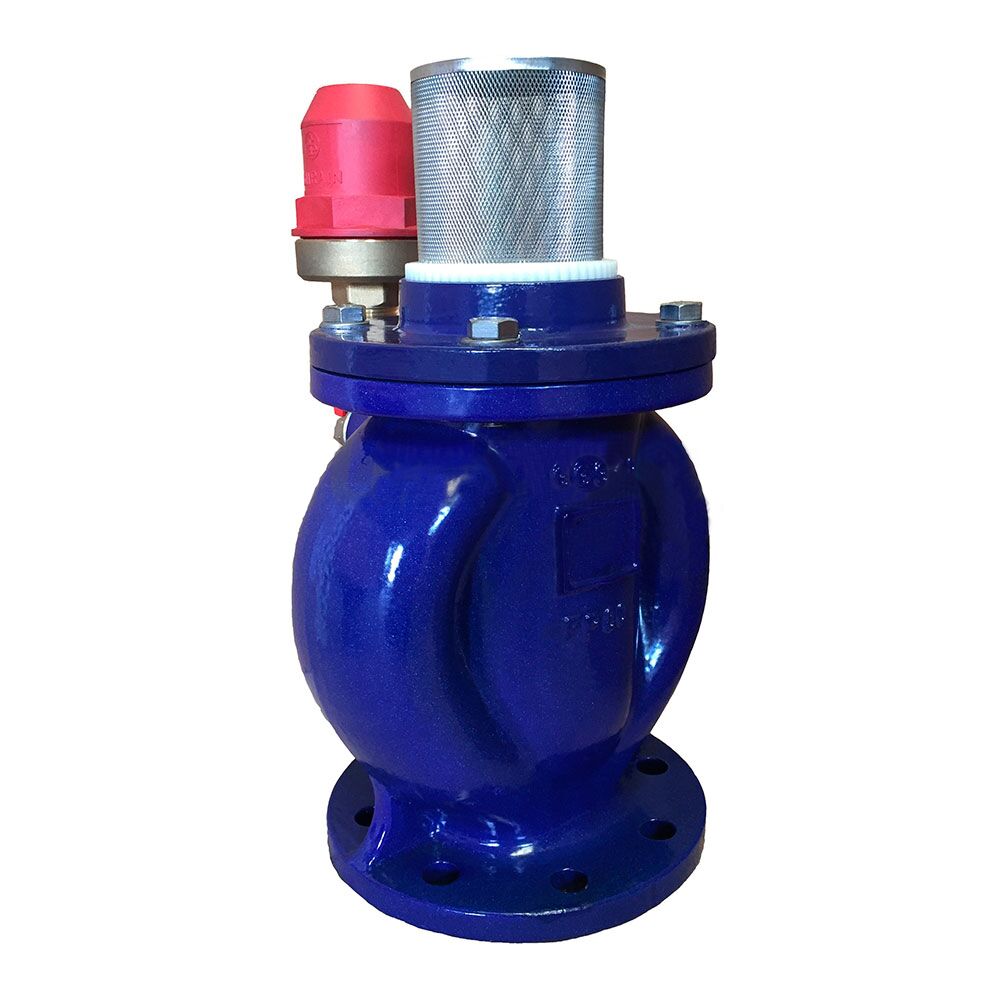

Válvula triple efecto FREE PASS brida DN50, fabricado en fundición dúctil con revestimiento vitrocerámico PN16.
Válvula de ventosa triple efecto, para entrada y salida de aire durante el vaciado y llenado de tuberías.
Triple efecto para expulsión del aire contenido en el agua con la instalación en carga.
Funcionamiento por bola flotante de polipropileno.
Diámetro de salida igual al de entrada (paso libre), máxima capacidad de extracción e introducción de aire.
Diseño especificado para igualar el rendimiento en admisión y expulsión.
Aptas para aguas residuales.
Presión de trabajo PN-16
Materiales
-Cuerpo y cúpula: fundición dúctil GGG-40
-Bola de cierre: polipropileno d=0.9
-Filtro de aire: malla acero inoxidable
-Llave de corte: latón cromado
.Ventosa 1" (triple efecto): poliamida (base metálica)
-Vulcanizado: Neopreno 65º shore
-Junta: cuero prensado
-Tornillería: acero inoxidable
-Revestimiento: vitrocerámico
El abastecimiento de agua a través de conducciones cerradas conlleva diversos inconvenientes a la hora de asegurar un correcto funcionamiento. Uno de ellos es la presencia de aire en las tuberías, ya sea contenido en el agua o introducido durante el llenado y vaciado de la misma. Durante dichos procesos es necesario colocar dispositivos capaces de permitir la salida y entrada de aire sin problemas para trabajar con total seguridad.
Las ventosas son el dispositivo indicado para permitir la eliminación de aire en la tubería gracias a su funcionamiento basado en el cierre por flotador.
En los momentos de llenado y vaciado de la tubería, la columna de agua expulsa o admite grandes cantidades de aire que tiene que atravesar la ventosa. El llenado es el proceso más crítico, ya que es necesario evacuar una gran cantidad de aire a gran velocidad.
Los diseños de ventosa tradicionales tienen diámetros de salida inferiores a los de entrada, produciéndose un aumento excesivo de la velocidad de aire que puede provocar el cierre prematuro de la ventosa, debido al arrastre de la bola-flotador.
Las ventosas de paso total están basadas en mantener una sección de paso desde la entrada a la salida siempre igual o creciente, proporcionando un alto caudal de evacuación que permite a la instalación trabajar con la máxima seguridad, evitando sobrepresiones de aire que puedan colapsar las tuberías o grandes burbujas que dañen los equipos de bombeo.
La ventosa TRIPLE EFECTO incorpora también una ventosa automática de DN-1” para la eliminación del aire cuando la instalación se encuentra en carga, evitando las pérdidas de rendimiento y errores en equipos.
