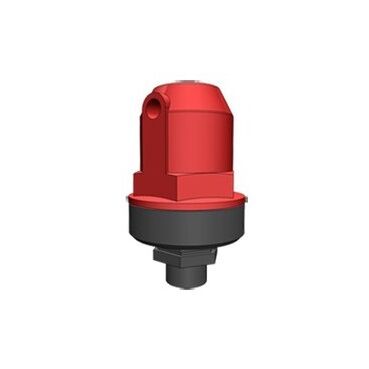

Válvula Ventosa de doble efecto R.M. 1'' base plástico color rojo UNIRAIN ARV-1”A PN16.
Aplicación:
Diseñada para expulsar eficazmente el aire acumulado en tuberías, filtros, tanques y cualquier lugar donde la presencia de aire sea perjudicial para un correcto funcionamiento.
Las válvulas ventosas se sitúan a la salida de tuberías cuya pendiente varía en relación con el gradiente hidráulico, en puntos donde la tubería sube por encima del nivel del suelo, en grandes ramales de pendiente uniforme, a la entrada de instrumentos de medida, a la salida de las válvulas reductoras, en reducciones de diámetro, bombas, sistemas de filtrado y a cada lado de los cruces por debajo de carreteras.
Para el correcto funcionamiento de la válvula deberá colocarse siempre en posición vertical.
Se recomienda instalar una válvula manual de aislamiento bajo la ventosa, a fin de permitir las operaciones de mantenimiento y reparación sin tener que cortar todo el sistema.
Ventajas:
-Posee un único cierre que realiza la expulsión del aire cinético y del residual, todo ello automáticamente y sin que la presión del agua pueda impedir estas funciones.
-De sencillo diseño, con sólo cinco piezas se simplifica su desmontaje en caso de tener que realizar trabajos de mantenimiento o limpieza.
-El exclusivo diseño del orificio en forma de Y consigue un caudal de aire mucho mayor que otras válvulas de este tipo, tanto en la fase de expulsión como en la de admisión.
-Su perfecto ajuste la hace hermética a muy bajas presiones.
-Cuerpo en color rojo para fácil visualización.
Especificaciones Técnicas:
-Funcionamiento continuo y automático.
-Evacuará al menos 70 m³/h de aire sin que ello provoque el cierre de la válvula en ausencia de agua.
-Volumen de aire extraído de al menos 15 m3/h a 10 m.c.a.
-Presión de funcionamiento hasta 16 Kg/cm2.
-Cuerpo y base construidos en poliamida reforzada con fibra de vidrio.
-Tratamiento protector contra rayos ultravioleta.
-Rosca macho 1”.
Funciones:
-Extracción del aire en tuberías pequeñas mientras se llenan. Cuando el agua alcanza el interior de la válvula, el flotador sube y cierra el orificio de salida.
-Mantiene de modo automático y continuo su función de purgado sobre toda bolsa de aire que pudiera llegar a la válvula, pues éstas provocan el descenso inmediato del flotador y la apertura parcial o total del orificio de cierre. La presión del agua no impide esta función.
-Protege del aplastamiento en tuberías pequeñas, pues con la mínima depresión, baja el flotador,abriendo el cierre, con lo que el aire exterior penetra en la tubería de inmediato.
