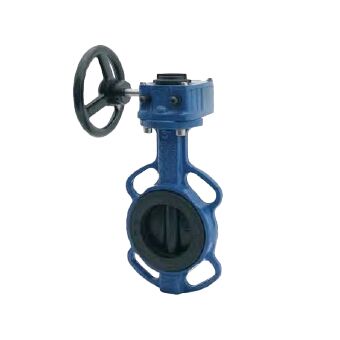

Válvula mariposa fundición nodular DN100, accionamiento reductor tipo WAFER, disco fundición nodular, para tubería ø110mm.
Dispositivo para interrumpir o regular el flujo de un fluido en un conducto, aumentando o reduciendo la sección de paso mediante una placa, denominada «mariposa», que gira sobre un eje.
Al disminuir el área de paso, aumenta la pérdida de carga local en la válvula, reduciendo el flujo.
Son utilizadas en conductos de aire, tuberías para líquidos y en aplicaciones mecánicas, como en algunos tipos de motores térmicos.
Con orejetas de centrado para una fácil y rápida instalación.
Con cuello largo para instalaciones calorifugadas.
Todas las piezas están identificadas con número de colada de la fundición, para control de calidad.
La ausencia de pasadores y tornillos en la Mariposa, con el arrastre del eje, evita riesgos de corrosión y formación de impurezas.
Eje monobloc en una sola pieza, evitando roturas con posibles golpes de ariete.
El sistema de anclaje del elastómetro con el cuerpo, evita el desplazamiento de este durante las maniobras, garantizando así su durabilidad.
Fabricado bajo la norma EN/593/BS5155/MSS SP-67.
WRAS aprobado
Montaje entre bridas:
Desde DN-50 (2'') a DN-300 (12'') sistema multibrida, que permite indistintamente con un solo modelo de válvula de mariposa, el montaje entre bridas PN-6, PN-10, PN-16, ANSI-125/150 Lbs, y B.S. 10-D/E
A partir de DN-350 (14''), admite montaje entre bridas PN-10, PN-16, ANSI-125/150 Lbs. y MSS-SP-44 (otras normas bajo demanda).
Presión de trabajo estándar: 16 bar (DN 50-300) y 10 bar (DN 350-1200).
Límites de temperatura de -40ºC a +180ºC (según elastómeros y recubrimientos).
Nuestro diseño, hasta DN-500 mm (20''), incorpora cuatro orejetas de centraje que permiten un correcto alineamiento y una rápida instalación entre bridas.
A partir de DN-600 mm (24''), además de las orejetas de centraje, incorporan taladros roscados por ambas caras del cuerpo, siendo sus dimensiones acordes a las normas de taladrado solicitadas.
Por ser un modelo realizado para su montaje entre bridas, las tensiones mecánicas de la tubería se transmiten a la válvula de mariposa únicamente por compresión sobre el cuerpo, por lo tanto carece de tensiones mecánicas de tracción, que podrían originar problemas de estanqueidad. Téngase en cuenta que a partir de DN-600 mm (24'') los cuerpos disponen de cuatro taladros roscados por cada cara.
Peso 8.2 Kg.
