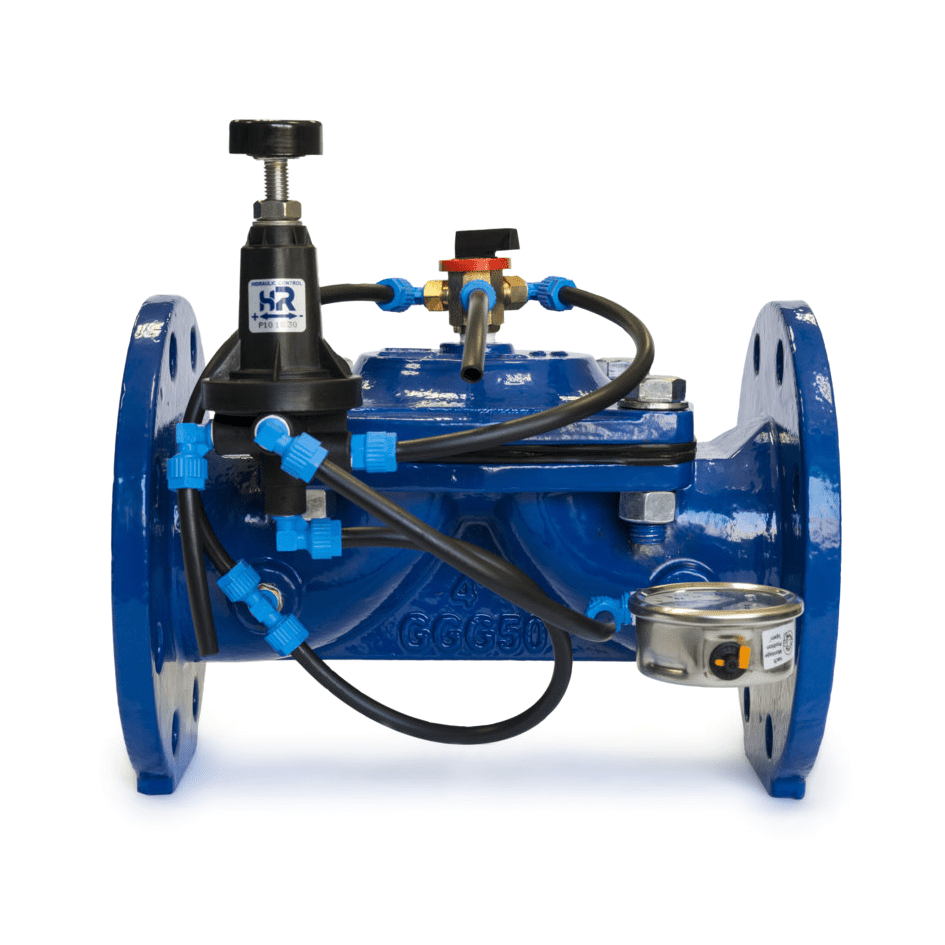

Válvula hidráulica reductora de presión DN150 fundición, salida brida 6", con piloto plástico de 2 vías, válvula de 3 vías, filtro de toma, manómetro, conexiones de plástico y microtubo. PN16.
La válvula hidráulica reductora de presión mantiene una presión constante aguas abajo, independientemente de los cambios que pueda sufrir el caudal o presión aguas arriba.
La válvula es regulada por un piloto de 2 vías, permitiendo una apertura total de la válvula cuando la presión aguas abajo es menor a la presión deseada.
El piloto tiene un tornillo regulador que permite ajustar la presión aguas abajo.
La válvula reductora de presión es activada por la presión de línea y regulada por medio de la válvula piloto. Esta incluye un diafragma que controla la apertura o cierre de la válvula principal mediante la presión aguas abajo, enviando más o menos presión a la cámara de control de la válvula principal.
Si la presión aguas abajo cae por debajo de la fijada en el piloto, la válvula abrirá aumentando la presión de salida fijada anteriormente en el piloto.
Cuando la presión aguas abajo sube por encima de la fijada en el piloto, la válvula tiende a estrangular el paso del agua disminuyendo la presión hasta la fijada en el piloto.
-No necesita energía exterior, la energía la recibe del agua que circula por la tubería.
-Simplicidad en el diseño, construcción y funcionamiento.
-Control estable y preciso del caudal a la salida.
La válvula hidráulica reductora de presión se emplea cuando se necesita que la presión aguas abajo no supere una presión prefijada.
Materiales válvula hidráulica:
-Cuerpo y tapa en fundición GG-50, con recubrimiento de pintura epoxi-poliéster.
-Muelle en acero inoxidable.
-Diafragma en caucho natural reforzado con tejido de nylon.
Caudal recomendado 15-330m3/h
Presión mínima de trabajo 1.5-1.8 Kg/cm2
Dimensiones 390x282mm
Peso 41 Kg.
