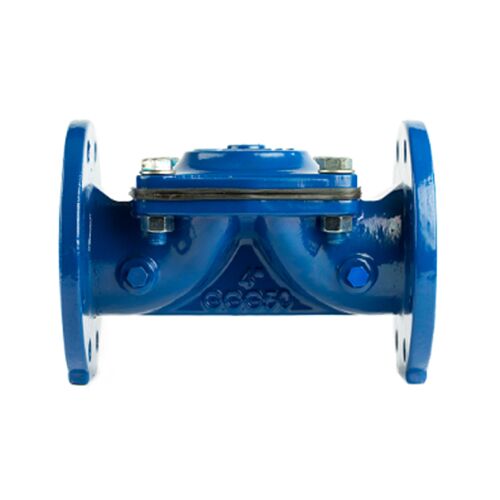

Válvula hidráulica 8'' (12 taladros) fundición DN200 brida PN16
Válvula hidráulica de diafragma en línea y cámara simple, con un funcionamiento básico de apertura y cierre debido a la presión que ejerce el agua existente en la conducción. Es decir, su funcionamiento no necesita energía exterior, la energía la recibe del agua que circula por la tubería.
La simplicidad de su diseño, construcción y funcionamiento, permiten que la válvula tenga una gran variedad de aplicaciones en distintos tipos de sistemas de distribución de agua, desempeñando diversas funciones según esté equipada: válvula manual, electroválvula, reguladora y/o sostenedora de presión, etc. Asimismo, ofrece la posibilidad de trabajar con diferentes caudales.
Las tres partes básicas de la válvula son: cuerpo, diafragma y tapa que forma la cámara de control, siendo el único componente móvil el diafragma, que igualmente actúa como asiento.
Ventajas:
-Baja pérdida de carga.
-Fácil mantenimiento en el punto de instalación.
-Diseño sencillo que facilita su funcionamiento.
-Apertura y cierre lentos, evitando el golpe de ariete.
-Gran solidez.
-Mínima corrosión debido al recubrimiento epoxy.
-Tiene numerosas utilidades.
Materiales:
-Cuerpo y tapa en fundición GG-50, con recubrimiento de pintura epoxi-poliéster.
-Muelle en acero inoxidable.
-Diafragma en caucho natural reforzado con tejido de nylon.
Utilidades:
-Riego agrícola.
-Distribución de agua potable.
-Procesos industriales.
Funcionamiento:
-La válvula abre o cierra hidráulicamente dependiendo de la presión aplicada a la parte superior del diafragma:
-Si la presión aplicada es igual o superior a la presión de entrada, la válvula cierra de forma totalmente estanca.
-Si la presión aplicada es inferior a la de entrada, la válvula abre totalmente.
-Mediante la válvula hidráulica podemos regular la presión o el caudal en una conducción, variando el volumen de agua de la parte superior del diafragma.
-El diafragma se puede cambiar sacando la tapa superior sin necesidad de desmontar la válvula de la tubería.
Caudal recomendado 20-590m3/h
Presión mínima de trabajo 1,5-1,8 Kg/cm2
Dimensiones 475x343mm
Peso 68 Kg.
