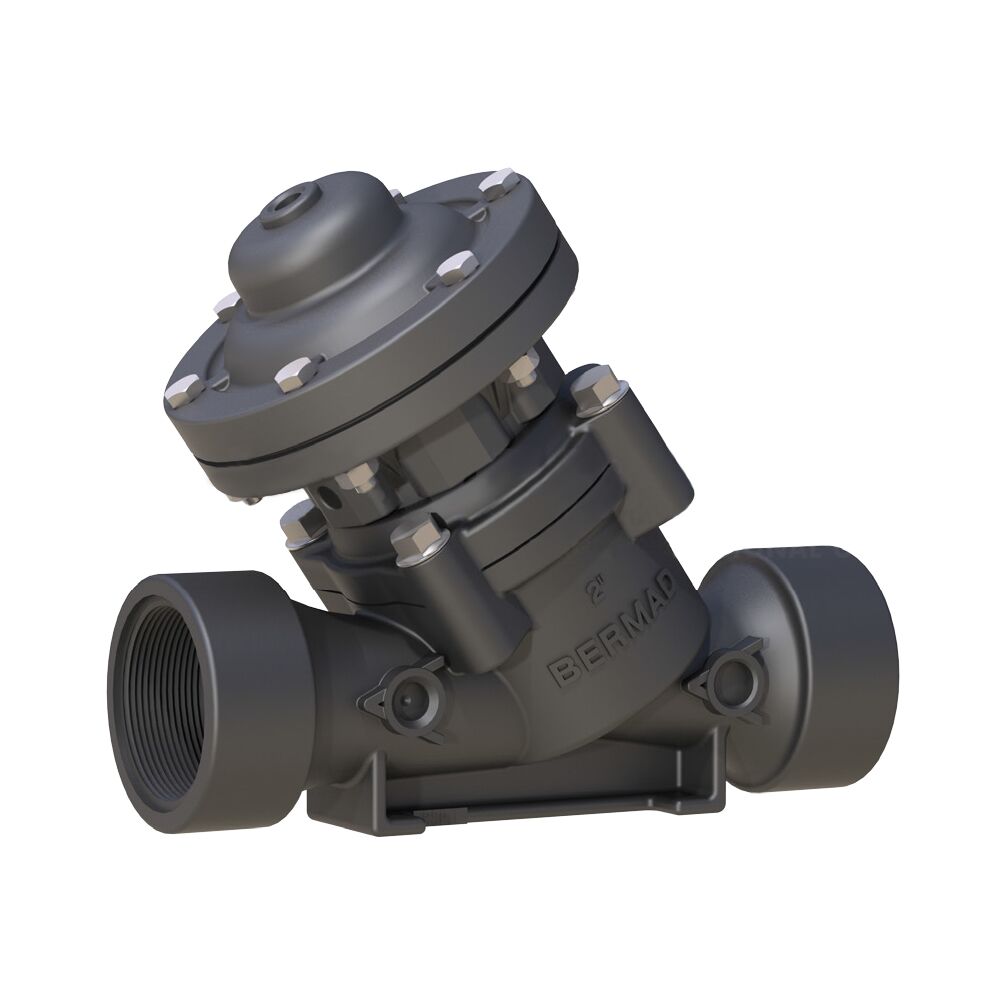

Válvula de control hidráulica modelo IR-100-DC con cámara doble, forma en Y, salida rosca hembra 2".
El modelo IR-100-DC de BERMAD es una válvula de control de cámara doble plástica en forma de globo, de operación hidráulica y accionada por diafragma, que se ofrece en diseño oblicuo estándar (Y) o angular (A).
La válvula está constituida por dos componentes principales: el conjunto del cuerpo y el actuador.
El conjunto del actuador es una pieza integral que se desmonta del cuerpo en una sola unidad. Consta de una cámara de control superior y una inferior.
Cada válvula básica puede configurarse fácilmente, en el sitio, como válvula de cámara única (Modelo 105), o de cámara doble (Modelo 100). El subconjunto del eje, con guía central, proporciona
un área del asiento sin obstrucciones.
El funcionamiento de la válvula modelo 100 de cámara doble no depende de la presión diferencial en la válvula. Esta desarrolla la máxima potencia y asegura así una reacción inmediata.
Datos técnicos:
Forma en “Y”
Conexión: Rosca BSP
Presión nominal: 10 bar
Presiones de trabajo: 0.5-10 bar
Temperaturas: Agua hasta 50°C
Materiales estándar:
Cuerpo: Nylon reforzado con fibra de vidrio
Actuador: Plástico y acero inoxidable
Diafragma: Nylon reforzado y caucho natural
Juntas (selladuras): NBR
Resorte (muelle): Acero inoxidable
Tornillos de la tapa: Acero inoxidable
