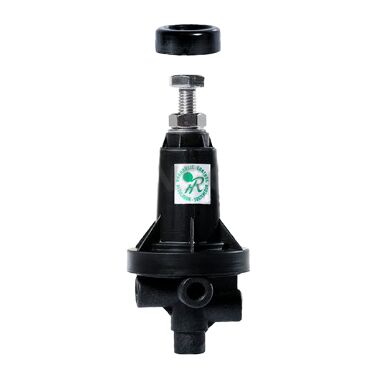

Piloto de 3 vías presión éstandar de plástico para válvula reductora y sostenedora de presión.
El piloto plástico regulador/sostenedor de 3 vías ha sido diseñado para que una vez montado en una válvula hidráulica, se transforme en reductora o sostenedora de presión, con un rango de trabajo hasta 10 bares.
Se recomienda poner un filtro de toma.
Presión de trabajo 1-10bar.
Presión máxima 10bar.
Sección de paso 4mm.
Rosca 1/8".
Cuerpo y tapa en plástico con fibra de vidrio.
Tornillo, tuerca y arandela en acero inoxidable.
Muelle en acero inoxidable.
Diafragma en caucho natural.
Eje en acero inoxidable.
Juntas tóricas NBR
Alojamiento del eje en teflón.
Para regular la presión, se utiliza el tornillo superior del piloto. Apretando el tornillo, aumentaremos la presión de equilibrio, y aflojándolo la disminuiremos.
El tornillo se girará poco a poco para que la presión se estabilice. Al llegar a la presión deseada, mediante la tuerca se fijará la posición del tornillo.
Para un correcto funcionamiento del piloto, se recomienda respetar los esquemas de montaje, utilizando los fittings adecuados al tipo de rosca.
Sellar los conectores con teflón líquido o en cinta. Tanto la instalación como la manipulación del piloto se realizarán con herramientas adecuadas y por personal cualificado.
Recomendaciones:
-No utilizar líquidos que ataquen los materiales del cuerpo.
-No utilizar aceites ni grasas para lubricar los componentes del interior del piloto.
-Poner un filtro de toma en la válvula hidráulica que el piloto va a regular.
