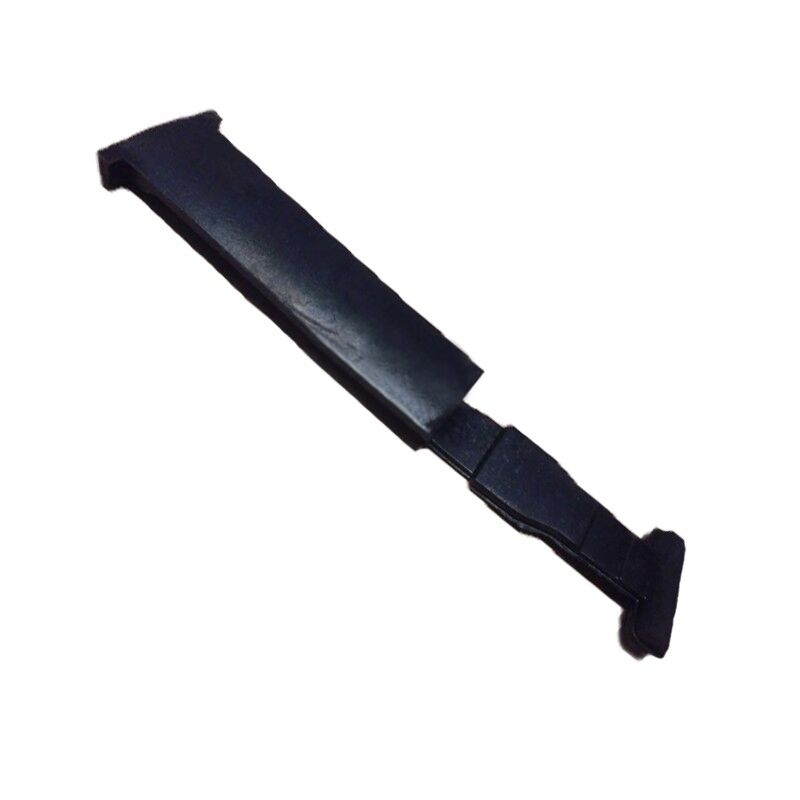

Junta lengüeta de válvula ventosa ARV-1''-K UNIRAIN toma simple de 1'', fabricada en plástico.
Válvula Ventosa ARV-1''-K Simple efecto Cinética.
Aplicación:
Diseñada para expulsar eficazmente el aire acumulado en tuberías, filtros, tanques y cualquier lugar donde la presencia de aire sea perjudicial para un correcto funcionamiento.
Las válvulas ventosas se sitúan a la salida de tuberías cuya pendiente varía en relación con el gradiente hidráulico, en puntos donde la tubería sube por encima del nivel del suelo, en grandes ramales de pendiente uniforme, a la entrada de instrumentos de medida, a la salida de las válvulas reductoras, en reducciones de diámetro, bombas, sistemas de filtrado y a cada lado de los cruces por debajo de carreteras.
Para el correcto funcionamiento de la válvula deberá colocarse siempre en posición vertical.
Se recomienda instalar una válvula manual de aislamiento bajo la ventosa, a fin de permitir las operaciones de mantenimiento y reparación sin tener que cortar todo el sistema.
Ventajas:
-Gracias a su ajuste perfecto la válvula está totalmente sellada a muy bajas presiones.
-Consta de cinco únicas piezas, es muy fácil de desmontar para limpieza en caso de que fuera necesario.
-El cuello incorpora una rejilla para proteger la válvula de objetos que pudieran entrar por el orificio de salida, tales como hojas o insectos.
-Debido a su exclusivo diseño interior, el flotador no es arrastrado por el caudal de aire, aún a velocidades superiores a la del sonido en el orificio de salida.
-Sólo el agua consigue el cierre de la válvula.
Especificaciones Técnicas:
-Funcionamiento cinético.
-Evacuará al menos 500 m³/h de aire sin que ello provoque el cierre de la válvula en ausencia de agua.
-Volumen de aire extraído de a l menos 45m³/h a 4 m.c.a.
-Presión de funcionamiento hasta 16 Kg/cm².
-Cuerpo y base construidos en poliamida reforzada con fibra de vidrio.
-Tratamiento protector contra rayos ultravioleta.
-Rosca base 1”M. Opcional rosca en BSP o NPT y en plástico o latón ARV-1”-K(B).
-Salida con filtro roscada a ¾”H
Funciones:
-Extracción del aire en tuberías pequeñas mientras se llenan. Cuando el agua alcanza el interior de la válvula, el flotador sube y cierra el orificio de salida.
-Evita el aplastamiento, pues, si se produce depresión, el flotador cae, abriendo el cierre y permitiendo que el aire exterior entre en las tuberías, restableciendo la presión atmosférica en su interior.
